تست ضخامت سنجی

وقتی از تست ضخامت سنجی حرف می‌زنیم، در واقع داریم از حیاتی‌ترین پارامتر برای ارزیابی سلامت سازه‌ها و تجهیزات تحت فشار صحبت می‌کنیم. در یک سیستم صنعتی، خواه یک مخزن تحت فشار، دودکش (Stack) تاسیسات فرآیندی، خط لوله نفت و گاز یا حتی بدنه یک کشتی باشد، کاهش ضخامت دیواره به دلیل پدیده‌هایی مثل خوردگی (Corrosion) و فرسایش (Erosion)، نه فقط یک مشکل فنی، بلکه زنگ خطر یک فاجعه احتمالی است. اینجاست که نقش ما در فرنام کیفیت پارس پررنگ می‌شود.

وقتی ضخامت، مرز بین فاجعه و پایداری است!

ما با ارائه‌ی خدمات تست ضخامت سنجی، که بخش جدایی‌ناپذیر از آزمون‌های غیرمخرب (NDT) محسوب می‌شود، می‌توانیم با دقت وضعیت واقعی مواد شما را مشخص کنیم. هدف اصلی این روش، اندازه‌گیری ضخامت باقیمانده‌ی قطعه و مقایسه‌ی آن با حداقل ضخامت مجاز یا همان Minimum Allowable Thickness است که بر اساس استانداردهای مهندسی (مانند API، ASME و TEMA) تعیین شده است. ما به شما کمک می‌کنیم تا پیش از وقوع یک حادثه پرهزینه، با بازرسی فنی دوره‌ای و دقیق، از پایداری و ایمنی تجهیزات خود مطمئن شوید.

تست ضخامت سنجی چیست و چرا از روش غیرمخرب (UT) استفاده می‌کنیم؟

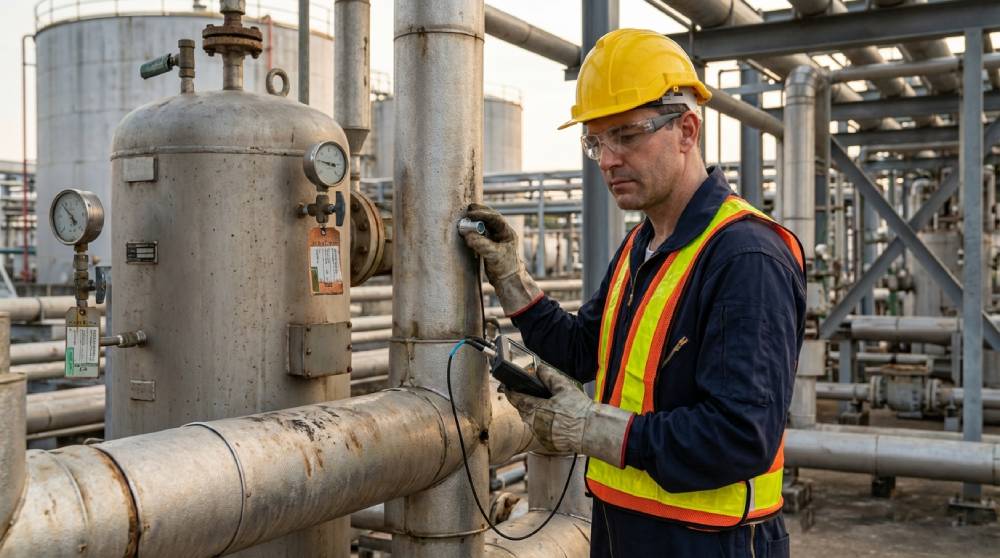

به زبان ساده، تست ضخامت سنجی فرآیندی است که با استفاده از تکنیک‌های خاص، ضخامت واقعی یک قطعه یا سازه را بدون آسیب رساندن به آن اندازه‌گیری می‌کند. در میان روش‌های متنوع آزمون‌های غیرمخرب (Non-Destructive Testing – NDT)، تست آلتراسونیک یا فراصوتی (UT) محبوب‌ترین و دقیق‌ترین شیوه برای این منظور است.

UTM (Ultrasonic Thickness Measurement): اصول کار چیست؟

در روش UT برای اندازه‌گیری ضخامت، از امواج صوتی با فرکانس بسیار بالا (فراتر از حد شنوایی انسان) استفاده می‌شود. مکانیسم کار به این صورت است:

پروب (Probe) یا ترنسدیوسر (Transducer) را با استفاده از یک ماده‌ی واسط یا کوپلنت (Couplant) بر روی سطح قطعه قرار می‌دهیم.
پروب یک پالس صوتی با فرکانس بالا (مثلاً بین ۲ تا ۱۰ مگاهرتز) را به داخل قطعه ارسال می‌کند.
این موج صوتی در محیط مادی حرکت کرده و پس از برخورد به سطح پشتی (Back Wall) قطعه، بازتاب پیدا می‌کند.
همان پروب، موج بازتابی را دریافت می‌کند.
دستگاه ضخامت‌سنج التراسونیک، زمان رفت و برگشت موج را اندازه‌گیری می‌کند.
با داشتن سرعت صوت (Acoustic Velocity) در آن ماده‌ی خاص (که یک خاصیت فیزیکی ثابت است) و زمان رفت و برگشت موج، ضخامت قطعه طبق رابطه‌ی زیر محاسبه می‌شود:

$$d = \frac{v \times t}{2}$$

که در آن:

$d$: ضخامت قطعه
$v$: سرعت صوت در ماده (Material Velocity)
$t$: زمان رفت و برگشت موج

برتری تست ضخامت‌سنجی التراسونیک (UTM) در مقایسه با سایر روش‌های NDT

تست ضخامت‌سنجی التراسونیک (Ultrasonic Thickness Measurement – UTM)، یکی از پرکاربردترین روش‌های بازرسی و تست غیر مخرب (NDT) برای اندازه‌گیری ضخامت باقیمانده قطعات فلزی و غیر فلزی است. این روش با ارسال امواج صوتی به داخل ماده و ثبت زمان رفت و برگشت آن، ضخامت دقیق را بدون نیاز به تخریب نمونه ارائه می‌دهد.

در مقایسه با روش‌های دیگر مانند جریان گردابی (Eddy Current – ET) و آکوستیک امیشن (Acoustic Emission – AE)، تست ضخامت‌سنجی التراسونیک از نظر دقت، دامنه کاربرد و ایمنی برتری‌های قابل‌توجهی دارد.

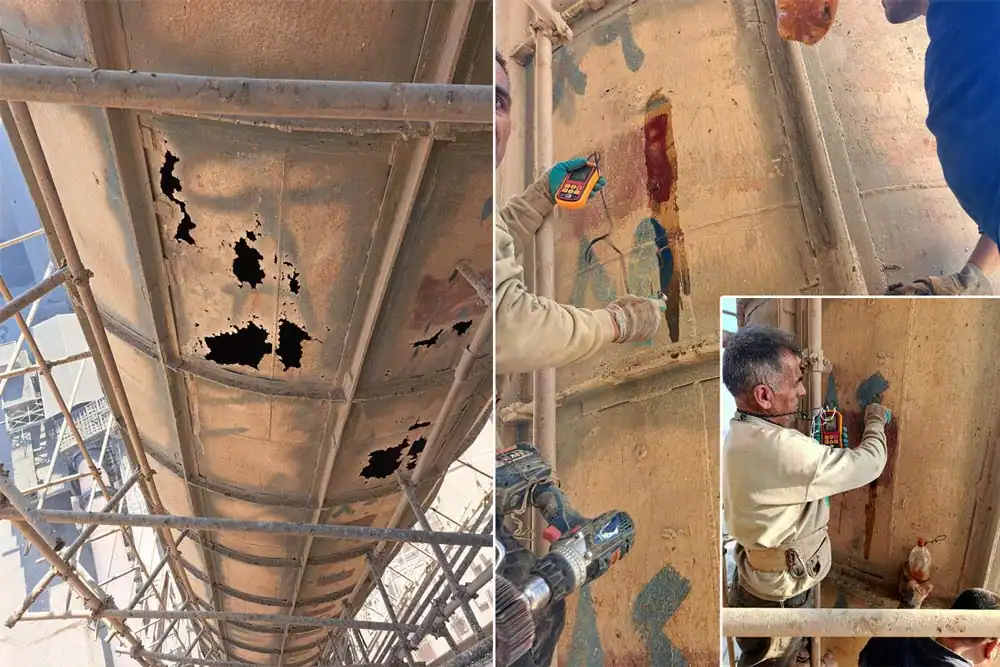

نمونه کار اجرای تست ضخامت سنجی به روش NDT

ویژگی‌های تست ضخامت سنجی

در ادامه مهم‌ترین ویژگی‌های تست ضخامت سنجی که توسط فرنام کیفیت پارس انجام می‌شود را بر شماردیم:

1- دقت و قابلیت اندازه‌گیری عددی

در تست ضخامت‌سنجی التراسونیک، نتایج به‌صورت عدد واقعی ضخامت بر حسب میلی‌متر ثبت می‌شود. این ویژگی باعث می‌شود بتوان تغییرات خوردگی و کاهش ضخامت را دقیقاً بر اساس استانداردهای طراحی بررسی کرد. در حالی‌که روش‌های ET و AE صرفاً تغییرات نسبی یا نشانه‌های وجود عیب را نشان می‌دهند.

2- دامنه کاربرد گسترده‌تر

برخلاف تست جریان گردابی که فقط برای فلزات رسانا کاربرد دارد، تست ضخامت‌سنجی التراسونیک قابل اجرا بر روی فلز، پلاستیک، کامپوزیت و پوشش‌های صنعتی است. به همین دلیل در صنایع نفت، گاز، پتروشیمی، نیروگاهی و سازه‌های دریایی به‌طور گسترده استفاده می‌شود.

3- بدون نیاز به بارگذاری یا شرایط خاص تست

تست آکوستیک امیشن تنها در شرایط تحت تنش یا فشار کاری قابل انجام است، اما تست ضخامت‌سنجی التراسونیک حتی در حالت سکون سازه و بدون نیاز به بارگذاری عملیاتی قابل اجراست. این ویژگی اجرای دوره‌ای بازرسی‌ها را ساده‌تر و کم‌هزینه‌تر می‌سازد.

4- عمق نفوذ و دقت بالاتر در سازه‌های ضخیم

تست ضخامت‌سنجی التراسونیک قابلیت نفوذ چند سانتی‌متر درون ماده دارد و برای ارزیابی فرسایش و خوردگی داخلی دیواره‌ها در سازه‌های ضخیم بسیار مناسب است. در مقابل، ET محدود به چند میلی‌متر از سطح است و AE فقط فعالیت شکست را نشان می‌دهد، نه موقعیت دقیق یا عمق آن.

5- ایمنی و سهولت اجرا

تجهیزات تست ضخامت‌سنجی التراسونیک، سبک، قابل حمل و کاملاً بدون اشعه هستند. کار با آن سریع و ایمن است؛ در‌حالی‌که دیگر روش‌ها نیاز به تنظیمات پیچیده‌ و تخصصی دارند. همین موضوع باعث شده این روش، گزینه‌ی نخست اکثر واحدهای کنترل کیفیت و بازرسی باشد.

6- انطباق با استانداردهای بین‌المللی

خروجی عددی و قابل کالیبراسیون UTM مطابق الزامات ISO 17020، ASME V و استانداردهای داخلی تحقیقات صنعتی است. داده‌های به‌دست‌آمده به‌راحتی قابل ثبت، مقایسه و مستندسازی در سیستم مدیریت کیفیت سازمان می‌باشند.

کاربردهای حیاتی تست ضخامت سنجی در صنایع مختلف

وقتی صحبت از سلامت زیرساخت‌های صنعتی می‌شود، تست ضخامت سنجی یک فرآیند تشریفاتی نیست؛ بلکه یک ضرورت است. این خدمات عموماً در محیط‌هایی که خوردگی یا فرسایش، عامل اصلی کاهش عمر مفید تجهیزات هستند، حیاتی است.

صنایع نفت، گاز و پتروشیمی:
- خطوط لوله انتقال (Pipelines) که در معرض خوردگی داخلی و خارجی قرار دارند.
- مخازن ذخیره‌سازی (Storage Tanks) و مخازن تحت فشار (Pressure Vessels).
- مبدل‌های حرارتی (Heat Exchangers) و بویلرها (Boilers) که دچار تخریب ناشی از دما و سیالات شیمیایی هستند.
نیروگاه‌ها:
- لوله‌های کاندنسور و تجهیزات بخار.
- بدنه رآکتورها و توربین‌ها.
صنایع دریایی و کشتی‌سازی:
- اندازه‌گیری ضخامت بدنه کشتی‌ها، شناورها و سازه‌های دریایی (به ویژه در مناطق Splash Zone) برای صدور گواهینامه‌های کشتیرانی.
صنایع تولیدی و سازه:
- بازرسی سازه‌های فلزی، پل‌ها و هرجایی که ضخامت قطعه‌ی فلزی، باربری و ایمنی آن را تضمین می‌کند.
صنایع تولید سیمان:
- تضمین سلامت سازه‌های انتقال حرارت و گازهای داغدر محیط‌های عملیاتی سیمان، دمای بالا و آلودگی شیمیایی، دو چالش اصلی برای یکپارچگی تجهیزات هستند. UTM راه‌حل فنی دقیقی برای پایش این شرایط فراهم می‌کند:
- اندازه‌گیری دقیق دیواره‌های فولادی تا دمای 150^∘ “C” ، بدون نیاز به توقف کامل فرآیند (امکان تست در حین عملیات).
- مقابله با فرسایش چندگانه (Erosion-Corrosion Monitoring):
- قابلیت اندازه‌گیری دقیق نرخ افت ضخامت (Wall Thinning) در داکت‌ها.
- تشخیص دقیق آسیب‌های ناشی از ترکیب فرسایش مکانیکی ذرات (کلینکر/خاکستر) و خوردگی شیمیایی گازهای خروجی.
- حفظ کارایی سیستم‌های غبارگیر (Baghouses) از طریق پایش نقاط بحرانی.

معیارهای پذیرش (Acceptance Criteria)

بعد از انجام اندازه‌گیری، اطلاعات خام به تنهایی کافی نیستند. مهندسان ما در فرنام کیفیت پارس ضخامت اندازه‌گیری شده ($t_{measured}$) را با ضخامت طراحی ($t_{design}$) و مهم‌تر از آن، با ضخامت حداقل مجاز ($t_{min}$) مقایسه می‌کنند. این $t_{min}$ بر اساس کدهای طراحی اولیه و با توجه به فشار کاری، دما و ضریب ایمنی محاسبه می‌شود. عبور ضخامت از مرز $t_{min}$، به معنای نیاز فوری به تعمیر، جایگزینی یا کاهش فشار عملیاتی (De-rating) است.

تمایز خدمات فرنام کیفیت پارس: دقت، تخصص و استاندارد

ما در فرنام کیفیت پارس، ارائه‌ی خدمات تست ضخامت سنجی را نه یک کار روتین، بلکه یک فرآیند فنی و تخصصی می‌دانیم که مستقیماً بر ایمنی و اقتصاد کسب و کار شما اثر می‌گذارد.

تجهیزات کالیبره و پرسنل متخصص

کالیبراسیون و صحت دستگاه: اعتبار نتایج بازرسی غیرمخرب (NDT) وابستگی مستقیم به دقت اندازه‌گیری ابزار دارد. ما برای برآورده‌سازی الزامات سختگیرانه سیستم‌ مدیریت کیفیت (ISO/IEC 17020)و انطباق با استانداردهای مرجع، کالیبراسیون تجهیزات ضخامت‌سنج التراسونیک خود را برون‌سپاری کرده‌ایم. این فرآیند منحصراً با نهادهای دارای گواهینامه رسمی ISO/IEC 17025 انجام می‌پذیرد. این تعهد به استانداردسازی، تضمین‌کننده قابلیت ردیابی کامل (Traceability) تمام اندازه‌گیری‌ها به استانداردهای اولیه مرجع بوده و صحت داده‌های شما را برای هرگونه مراجع بازرسی فنی کاملاً اثبات‌پذیر می‌سازد.
تکنسین‌های سطح ۲: انجام این تست باید توسط پرسنلی صورت گیرد که دارای گواهی معتبر ASNT SNT-TC-1A Level II در روش UT باشند. متخصصین ما با تسلط بر نکات فنی مانند:
- تأثیر دمای سطح بر سرعت صوت (که در دماهای بالا مهم است).
- تشخیص درست پدیده‌ی اغتشاش صوتی (Noise).
- انتخاب صحیح پروب (Probe) و کوپلنت (Couplant) بر اساس جنس قطعه (مثلاً فلزات، پلاستیک، کامپوزیت) و شرایط سطح (مثلاً رنگ‌خورده یا ناهموار).
تفسیر دقیق داده‌ها: ما فراتر از اعلام یک عدد، نرخ خوردگی (Corrosion Rate) سالانه و عمر باقیمانده‌ی (Remaining Life) تجهیز را با استفاده از داده‌های ضخامت سنجی و اطلاعات تاریخی، برای شما محاسبه و گزارش می‌کنیم. این تحلیل مهندسی، ارزش افزوده اصلی کار ماست.

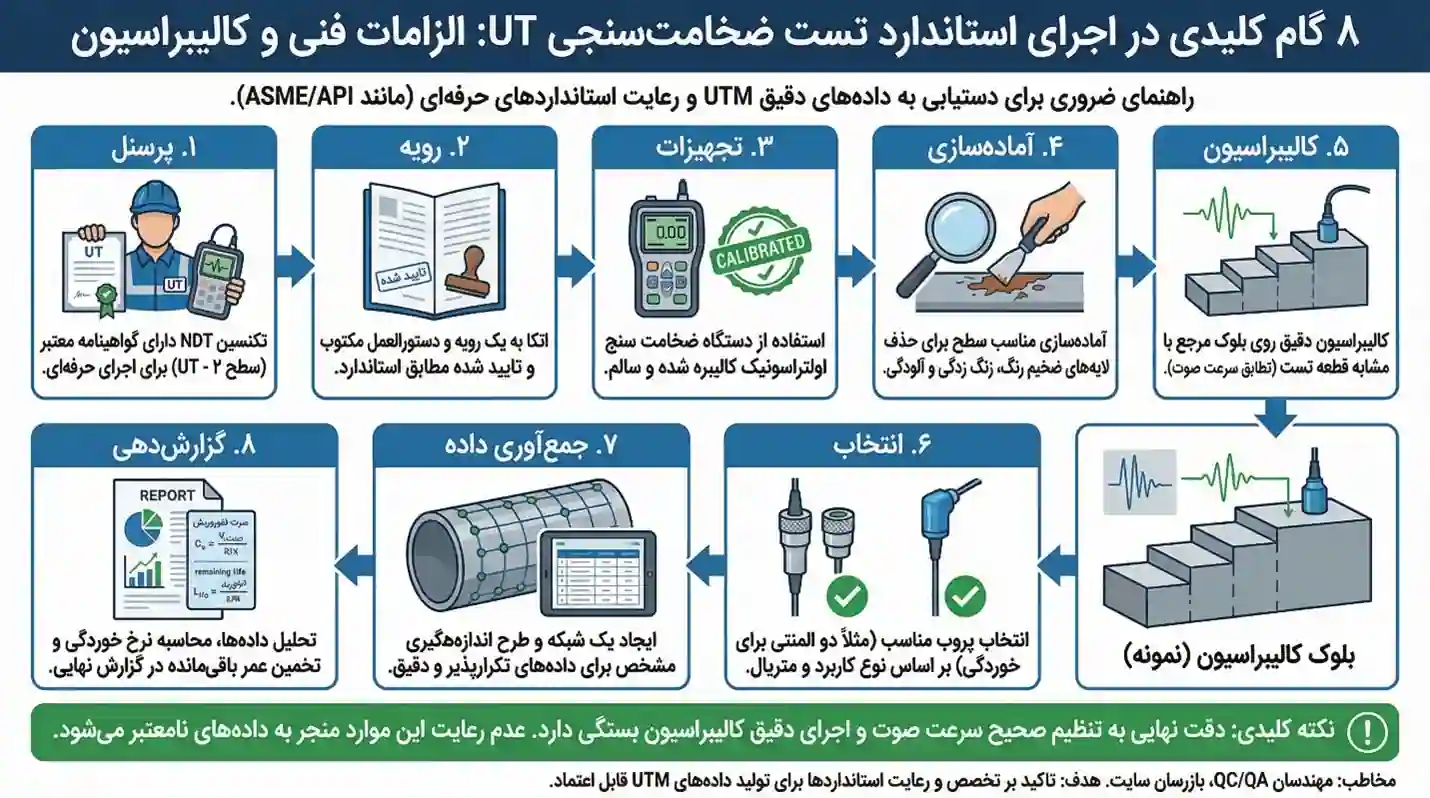

متدولوژی و روش اجرا (Procedure)

مراحل اجرای تست ضخامت سنجی ما کاملاً بر اساس یک روش اجرای (Procedure) مکتوب و تأیید شده انجام می‌شود که شامل موارد زیر است:

انتخاب نقاط اندازه‌گیری (Grid Layout): بر خلاف یک اندازه‌گیری تصادفی، ما بر اساس استانداردهای معتبر و نقشه‌های P&ID، یک شبکه‌بندی دقیق و نقطه‌ی مشخص برای اندازه‌گیری ضخامت ایجاد می‌کنیم تا تمام مناطق بحرانی (Critical Areas) پوشش داده شوند.
آماده‌سازی سطح: سطحی که قرار است پروب روی آن قرار بگیرد، باید عاری از رنگ‌های ضخیم، زنگ و پوسته‌های سست باشد. یک سطح تمیز، انتقال انرژی صوتی را تضمین و خطا را کم می‌کند.
انتخاب پروب: استفاده از پروب‌های Dual Element (دو کریستاله) برای اندازه‌گیری ضخامت باقیمانده‌ی اجزای تحت خوردگی (مثل خطوط لوله) رایج‌تر است، چرا که حساسیت بالایی در تشخیص عیوب نزدیک سطح دارند.
کالیبراسیون روی بلوک مرجع: دستگاه حتماً باید بر روی یک بلاک مرجع کالیبراسیون (Calibration Block) که از جنس قطعه مورد تست باشد، کالیبره شود.

نکته فنی: دقت کنید که سرعت صوت در هر ماده‌ای متفاوت است؛ برای مثال، سرعت صوت در فولاد کربنی حدود $5920 \, m/s$ است، در حالی که این مقدار در فولاد ضدزنگ یا آلومینیوم فرق دارد. تنظیم دقیق دستگاه بر اساس سرعت صوت ماده، کلید اندازه‌گیری صحیح است.

تضمین ایمنی و عمر تجهیزات با خدمات فرنام کیفیت پارس

در دنیای پرریسک صنعت، تصمیمات فنی باید بر پایه داده‌های دقیق و مستند اتخاذ شوند. خدمات تست ضخامت سنجی ما در فرنام کیفیت پارس، همان پشتوانه‌ی داده‌ای است که شما برای مدیریت ریسک، برنامه‌ریزی تعمیر و نگهداری پیشگیرانه (Predictive Maintenance) و افزایش ایمنی محیط کار خود نیاز دارید.

ما با ارائه گزارش‌های تحلیلی و مهندسی شده، به شما کمک می‌کنیم تا دید روشنی نسبت به وضعیت سلامت سازه‌های خود پیدا کنید و از هزینه‌های هنگفت ناشی از خرابی‌های ناگهانی جلوگیری کنید.

برای ارزیابی دقیق، فنی و استاندارد ضخامت تجهیزات خود، همین حالا با متخصصین ما تماس بگیرید!

جهت مشاوره تخصصی و رزرو خدمات تست ضخامت سنجی در محل پروژه‌ی شما، با ما در تماس باشید.

شماره‌های تماس فرنام کیفیت پارس: ۰۲۱۴۴۰۵۰۹۲۷ – ۰۹۹۱۲۱۵۰۴۹۲

تست ضخامت سنجی در چه شرایطی قابل اجرا نیست؟

این تست در مواردی که امواج صوتی به‌خوبی منتقل یا دریافت نشوند، با چالش روبروست. مهم‌ترین موانع عبارت‌اند از: سطح بسیار زبر یا ناهموار، وجود لایه‌های ضخیم هوا یا گاز، دمای بسیار بالا

آیا تست ضخامت سنجی می‌تواند ضخامت لایه‌های رنگ را از ضخامت واقعی تفکیک کند؟

بله. روش‌های پیشرفته‌تر تست ضخامت سنجی التراسونیک (مثلاً تکنیک‌های مبتنی بر اکوی چندگانه) یا استفاده از دستگاه‌های مجزا مانند ضخامت سنج پوشش (Coating Thickness Gauge) این قابلیت را دارند. در اندازه‌گیری‌های استاندارد، هدف اندازه‌گیری فلز خالص است و معمولاً پوشش حذف می‌شود؛ اما در موارد خاص، با استفاده از تجهیزات تخصصی، می‌توان ضخامت پوشش را جداگانه محاسبه و از عدد نهایی ضخامت فلز کم کرد.
